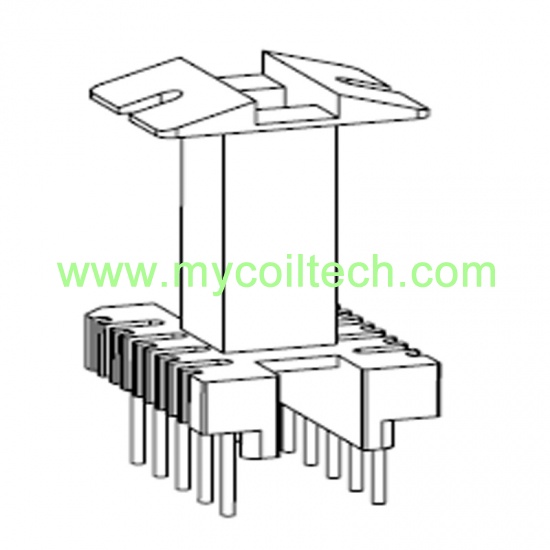

EL19 5+5 pin transformer bobbin. Vertical type transformer bobbin. Parallel distance=12mm. Pin Pitch=4mm. Phenolic bobbin. Dip bobbin. Bobbin Size=22.5mmX15.8mmX29.2mm. UL REC: 94V-0
brand:
MCTitem no.:
MCT-EL1903(V5+5P)shipping port:
ShanghaiCompetitive price EL19 vertical transformer bobbin(coil former), 5+5 pin single slot transformer bobbin. If you are looking for good quality customized EL type winding bobbin, welcome to contact us, custom design also acceptable.
Quick Details
Part Number: MCT-EL1903(V5+5P) |
Brand Name: MCT |
Material: Phenolic |
Color: Beige |
UL REC: 94V-0 |
Logo: Can be customized |
Lead Time: 20 days after payment |
Custom Made: Available |
Certification: ISO9001,ROHS,CE |
Packing: Carton, accept customize |
OEM: Available |
MOQ: Any quantity |
Part Information
Product Name: 5+5 Pin Single Slot EL19 High Frequency Bobbin Vertical Winding Bobbin
Product Range: Transformers, Inductors, coils, bobbins, ferrite cores.
Applications: switching power supply transformers, toroidal inductors, choke coils, high frequency transformers, filters.
Samples time: 7-10 days for customized parts, 3-5 days for standard parts.
Shipping Details: By air, By ship, etc.
Advantages: Professional transformer winding bobbin factory, complete specifications.
Our Factory is made up of 500 people, huge output can be finished every day.
All materials are environmental protected. We accept custom made and design service.
Any request, please contact us, we will give you fast reply.
Email: sales003@mycoiltech.com
Skype: sales003_125
Contact: Miss Lily Yu
Product Specification
EL16 ferrite transformer, 6+6 pins horizontal EL16 bobbin, through hole transformer bobbin. Parallel Distance=15.6mm.Bobbin Size=28.3mmx16.8mmx15.1mm. Pin Pitch1=5.4mm. Pin Pitch2=2.4mm. Phenolic material EL16 transformer frame, we make new bobbin tooling to meet special bobbin size requirement.
1+1 Pins Horizontal Bobbin,Phenolic Material,UL REC:94V-0 Pin Pitch=17.7mm Size=19.4mmX9.4mmX9.4mm
4+6 Pins Vertical Bobbin,Phenolic Material,UL REC:94V-0 Pin Pitch=3.5mm Parallel Distance=12mm Size=17.8mmx16mmx26.6mm
4+6 pins vertical EL16 bobbin, high frequency EL16 bobbin. Bobbin Size=18mmx16.2mmx26.2mm. Pin Pitch=3.5mm. Parallel Distance=12mm. Phenolic material EL16 former. UL REC:94V-0
4+6 Pins Vertical Bobbin,Phenolic Material,UL REC:94V-0 Pin Pitch=3.5mm Parallel Distance=12.2mm Size=18mmx16.2mmx29.9mm
4+6 Pins Vertical Bobbin,Phenolic Material,UL REC:94V-0 Pin Pitch=3.5mm Parallel Distance=12.2mm Size=18mmx16.2mmx29.9mm
4+6 Pins Vertical Bobbin,Phenolic Material,UL REC:94V-0 Pin Pitch=2.7mm Parallel Distance=12.2mm Size=15.5mmx11.5mmx29.8mm
4+6 pin EL19 transformer bobbin. Vertical type bobbin. Parallel distance=12mm. Pin Pitch1=2.7mm. Pin Pitch2=3.5mm. Dip bobbin. Bobbin Size=17.7mmX15.9mmX29.2mm. UL REC: 94V-0
EL19 vertical 4+6 pins bobbin, EL19 ferrite core bobbin. Parallel distance=12.0mm. Pin Pitch1=2.7mm. Pin Pitch2=3.5mm. Dip transformer bobbin. Bobbin Size=17.9mmX15.8mmX29.35mm. Phenolic material EL19 bobbin, we can make new tooling to meet size requirement.
EL19 vertical coil former. 4+6 pin transformer bobbin. Phenolic material transformer bobbin. Parallel distance=10.9mm. Pin Pitch1=3.5mm. Pin Pitch2=3.5mm. Dip bobbin. Bobbin Size=17.8mmX16.3mmX29.3mm. UL REC: 94V-0
EEL19 ferrite cores. 4+6 pins vertical bobbin for EL19 transformer. Parallel distance=12.0mm. Pin Pitch1=2.8mm. Pin Pitch2=3.45mm. Dip bobbin. Bobbin Size=17.8mmX16.3mmX20.9mm. Manufacture final EL19 electronic transformer.
EL16 horizontal coil former, 3+3+2pins six slots EL16 bobbin. Bobbin Size=23.3mmx16.0mmx12.3mm. Pin Pitch1=6.8mm.Pin Pitch2=13.6mm. Parallel Distance=15.6mm. Phenolic material EL16 horizontal transformer bobbin, accept new bobbin tooling.
