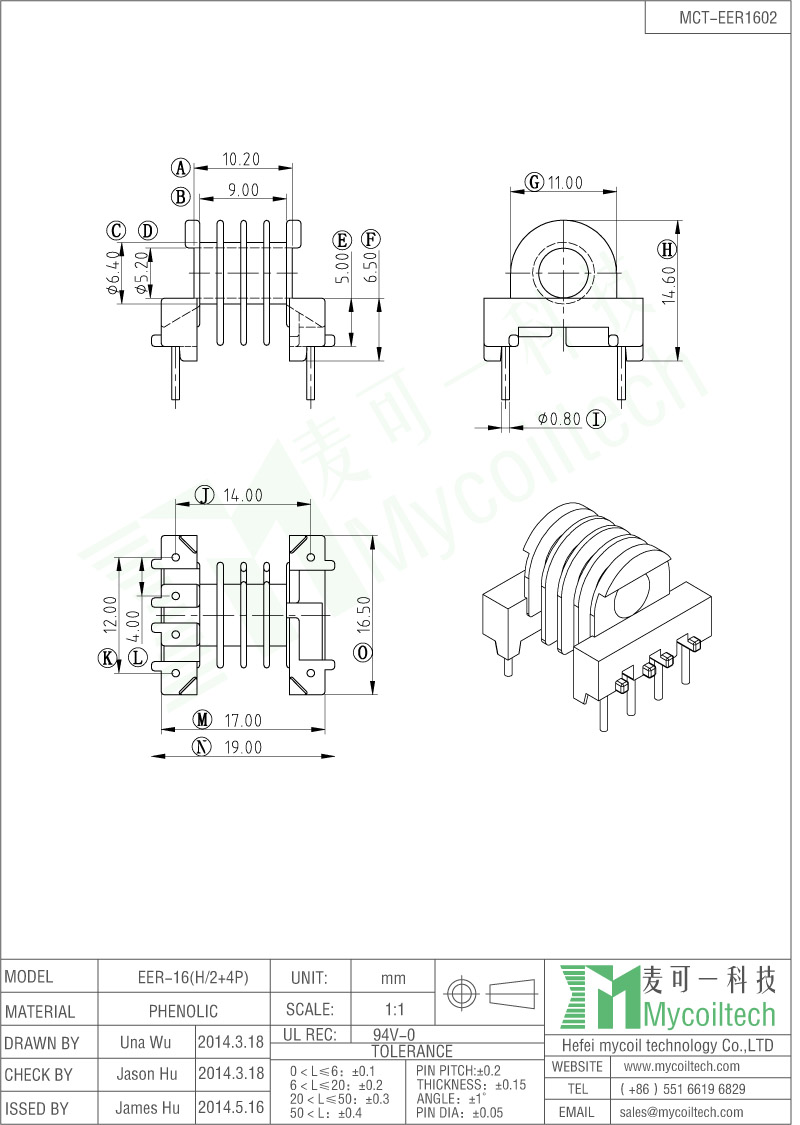

2+4 Pins Horizontal Bobbin,Phenolic Material,UL REC:94V-0
Parallel Distance=14mm
Size=19mmX16.5mmX14.6mm
brand:
MCTitem no.:
MCT-EER1602(H2+4P)shipping port:
ShangHaiEER16 transformer bobbin,dip bobbin ,phenolic material ,Horizontal Bobbin,2+4 Pins,custom made and design is available.
Quick Details
Place of Origin:Hefei,China(Mainland) |
|
Custom Made: Available |
|
Material:Phenolic |
Part Number: MCT-EER1602(H2+4P) |
|
Brand Name: MCT |
|
Color: black |
Certification: ISO9001,ROHS,CE |
|
Packing: Carton,can be customized |
|
OEM: Available |
Lead Time: 25 days after payment |
|
Logo: Can be customized |
|
MOQ: Any quantity |
Part Information

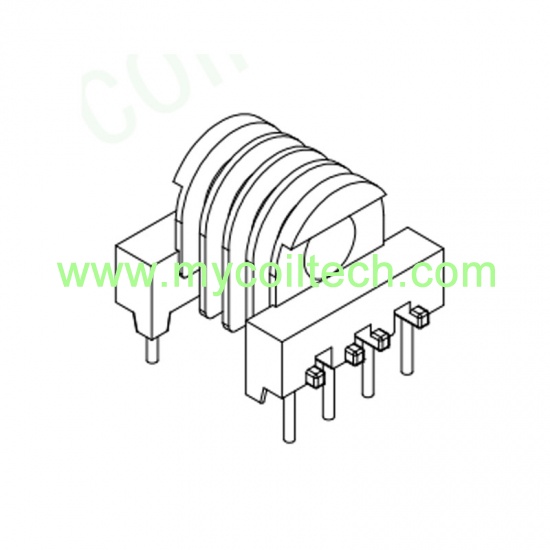

Product Name: EER16 Horizontal Transformer Bobbin Phenolic Material With 2+4 Pins.
Products Range: Transformers, Inductors, coils, bobbins, ferrite cores.
Samples time: 7-10 days for customized parts, 3-5 days for standard parts.
Shipping Details: By air ,By ship ,etc.
Advantages: Our Factory is made up of 500 people, huge output can be finished every day.
We have a technical team consist of 5 experienced engineers.
All materials are environmental protected. We accept custom made and design service.
Contact: Miss Qian Gao
Email: qian.gao@mycoiltech.com
Skype: live:qian.gao_5
Product Specification
4+2 Pins Horizontal Bobbin,Phenolic Material,UL REC:94V-0 Parallel Distance=14mm Size=19mmX16.5mmX14.6mm
7+7 Pins EER35 horizontal transformer bobbin. DIP bobbin. Parallel Distance=37mm. Pin Pitch=5.0mm. UL REC:94V-0 Bobbin Size=43.5mmX36mmX28.8mm. EER35 phenolic bobbin.
6+6 Pins EER35 horizontal bobbin. DIP transformer bobbin. Parallel Distance=35mm. Pin Pitch=5.0mm. UL REC:94V-0 Bobbin Size=42.5mmX35mmX24mm. EER35 phenolic bobbin.
7+7 Pins EER verticlal transformer bobbin. DIP bobbin. Parallel Distance=25mm. Pin Pitch=5.0mm. UL REC:94V-0 Bobbin Size=40mmX32.2mmX42.8mm. EER40 phenolic bobbin.
EER40 verticlal transformer bobbin. Phenolic bobbin. Parallel Distance=25mm. Pin Pitch=5.0mm. UL REC:94V-0 Bobbin Size=40mmX32mmX42.5mm. 7+7 pins EER40 bobbin.
6+9 pins EER28 horizontal bobbin. Parallel Distance=26mm. Pin Pitch1=5.0mm. Pin Pitch2=4.0mm. Phenolic material EER28 transformer bobbin. Bobbin Size=36.4mmX31mmX23.6mm. UL REC:94V-0.
EER28 10+8 pins horizontal bobbin. Pin Pitch1=5.0mm. Pin Pitch2=2.5mm. Bobbin Size=31.6mmX30mmX23.6mm. Parallel Distance=23.5mm. Phenolic material EER28 transformer bobbin. UL REC:94V-0.
EER28 2+2 pins horizontal bobbin. EER28 single slot coil former. Bobbin Size=26.4mmX19.3mmX19.5mm. Pin Pitch=23mm. Parallel Distance=14.4mm. PBT material EER28 transformer bobbin. UL REC:94V-0.
EF20 high frequency bobbin, SMPS transformer EF20 coil former 7+8 pins frame. Bobbin Size=24.8mmX20.0mmX20.5mm. Pin pitch=2.5mm, Parallel distance=20.0mm. China EF20 bobbin factory. We made special size bobbin tooling and manufacture final transformer for customer.
EF20 power transformer. Horizontal type bobbin. Bobbin Size=19.8mmX19.8mmX16.7mm. Pin pitch=5.0mm. Parallel Distance=15.1mm. EF20 transformer DIP bobbin. We can make new tooling to meet customer's design.
EFD25 high frequency bobbin. EFD25 horizontal transformer bobbin. 5+5 pin bobbin seagull feet. Pin pitch=5mm. Bobbin Size=26mmX25mmX12.6mm. Phenolic material transformer bobbin. We can make bobbin tooling. UL REC:94V-0.
EE22 soft ferrite core bobbin. 5+5 pin vertical version EE22 coil former. Bobbin Size=21.9mmX16.0mmX17.0mm. Parallel Distance=10.4mm. Pin pitch=4.0mm. We have over 10 years in producing and selling bobbins, we have many type bobbin toolings. We also manufacture final high frequency transformers for power supply.
