5+5 Pins Vertical Bobbin,Phenolic Material,UL REC:94V-0
Size=19.6mmX16mmX8.9mm
brand:
MCTitem no.:

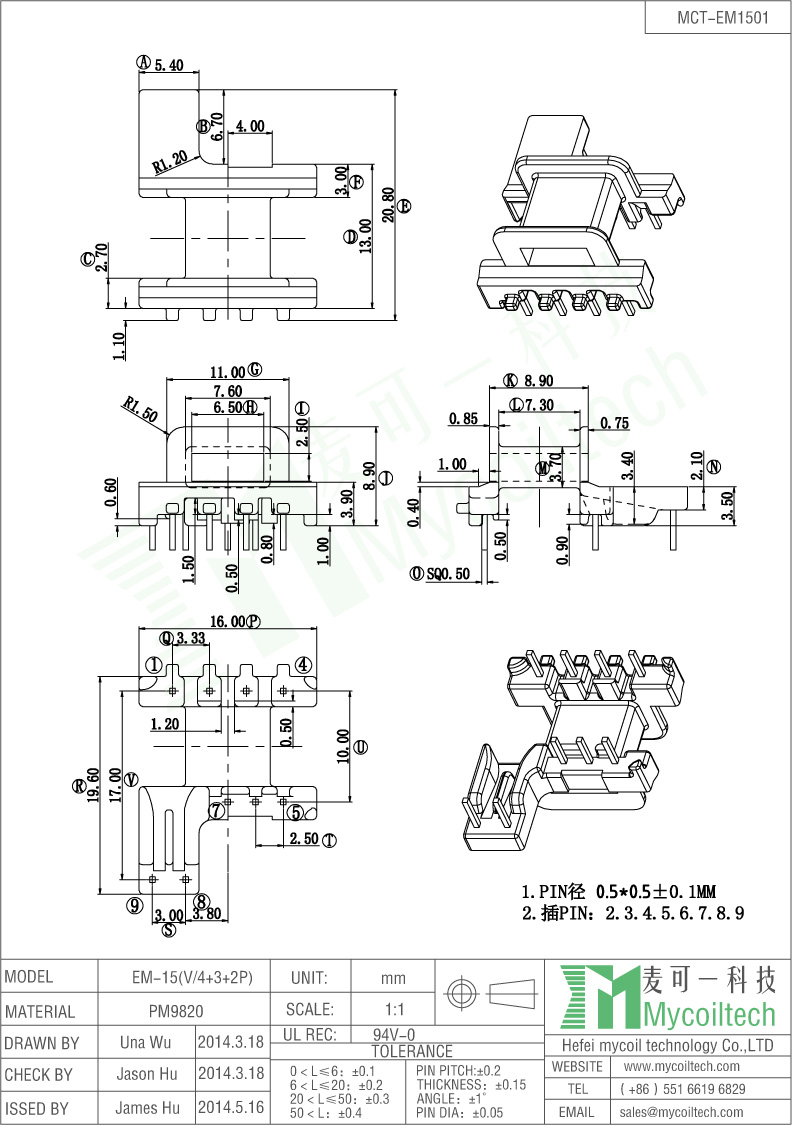

MCT-EM1501(V4+3+2P)shipping port:
ShangHaiOur company covers land area of 3000 sqm and potentially holds 1500 people to work,Our company has equipped with complete set of brand-new and advanced machines for manufacturing electronic components,If any requests send us email .
Quick Details
Place of Origin:Hefei,China(Mainland) |
|
Custom Made: Available |
|
Material:Phenolic |
Part Number: MCT-EM1501(V4+3+2P) |
|
Brand Name: MCT |
|
Color: black |
Certification: ISO9001,ROHS,CE |
|
Packing: Carton,can be customized |
|
OEM: Available |
Lead Time: 25 days after payment |
|
Logo: Can be customized |
|
MOQ: Any quantity |
Part Information
Product Name: EM15 Transformer Bobbin Vertical Bobbin With 4+3+2 Pins.
Products Range: Transformers, Inductors, coils, bobbins, ferrite cores.
Samples time: 7-10 days for customized parts, 3-5 days for standard parts.
Shipping Details: By air ,By ship ,etc.
Advantages: Our Factory is made up of 500 people, huge output can be finished every day.
We have a technical team consist of 5 experienced engineers.
All materials are environmental protected. We accept custom made and design service.
Contact: Miss Qian Gao
Email: qian.gao@mycoiltech.com
Skype: live:qian.gao_5
Product Specification
SMD EM15 coil former. Horizontal EM15 multi-section transformer bobbin. Bobbin Size=25.0mmX15.0mmX6.22mm.Pin pitch=2.54mm. Parallel Distance=19.0mm. We accept customized EM15 small transformers mainly used in power supplies, lighting, UPS, computers, telecom communication systems, welding machines and other industries.
4+4 pin EF25 coil former. PC40 ferrite core. Bobbin Size=22.8mmX17.6mmX20.0mm. Pin pitch=4.7mm. Parallel Distance=20.0mm. PA66 material transformer bobbin. L pin winding bobbin.
ET28 horizontal/vertical common mode chokes are applied to supply and return pairs of conductors, are ideal for EMI filtering of signal and power lines.
EI25 vertical transformer bobbin 5+8 pin. EI25 phenolic material bobbin. Bobbin Size=28.5mmX20.5mmX20.5mm. Parallel Distance=15.2mm. Pin Pitch1=3.50mm. Pin Pitch2=5.0mm. DIP transformer bobbin. UL REC:94V-0. We can make new bobbin tooling to meet different requirements.
Telecom transformer RM10 bobbin. Vertical 6+6 pin RM10 L pin bobbin. MP4/MP44/MP95 material RM10 ferrite cores. Bobbin Size=39.3mmX23.2mmX19.1mm. Parallel Distance=27.9mm. Pin Pitch1=5.08mm. Pin Pitch2=3.81mm. RМ10 transformer used in switching power supply and kinds of high-frequency circuit board, it has small volume and light weight
3+3 Pins Vertical Bobbin,Phenolic Material,UL REC:94V-0 Pin Pitch=4mm Parallel Distance=8mm Size=16.2mmX12.6mmX14.1mm
Vertical bobbin ER28. 5+5 pins ER28 bobbin. Bobbin Size=24.8mmX22.0mmX19.2mm. Pin Pitch=5.0mm. Parallel Distance=16.6mm. We can make bobbin tooling. DIP bobbin. Phenolic transformer bobbin. UL REC:94V-0
3+3 pin vertical EF20 bobbin. Single slot EF20 transformer bobbin. Bobbin Size=18.8mmX13.1mmX20.1mm. Parallel Distance=9.8mm. Pin pitch=5.1mm. Phenolic material EF20 bobbin. DIP transformer bobbin.
EFD20 transformer bobbin 4+4 pins. EFD20 horizontal bobbin. Pin pitch=5mm. Parallel distance=17.5mm. Phenolic material bobbin. Bobbin Size=20.3mmX20.2mmX11.8mm. DIP bobbin. UL REC:94V-0.
EE33 coil former 7+7pin. Vertical EE33 transformer bobbin. Bobbin Size=33.8mmX27.5mmX27.2mm. Pin Pitch=5.0mm. Parallel distance=22.5mm. DIP transformer phenolic material bobbin.
EF25 PCB transformer frame, horizontal EF25 bobbin. Bobbin Size=28.0mmX25.0mmX17.5mm. Pin pitch=5.08mm. Parallel Distance=20.32mm. EF25 switching power supply DC transformer, PA66 PET FR530 material EF25 bobbin. We accept make new tooling to meet special EF25 bobbin requirements.
ER power ferrite core coupling position is good,center column is circular,easy to winding and increase winding areas,used in large power small leakage inductance transformer.
