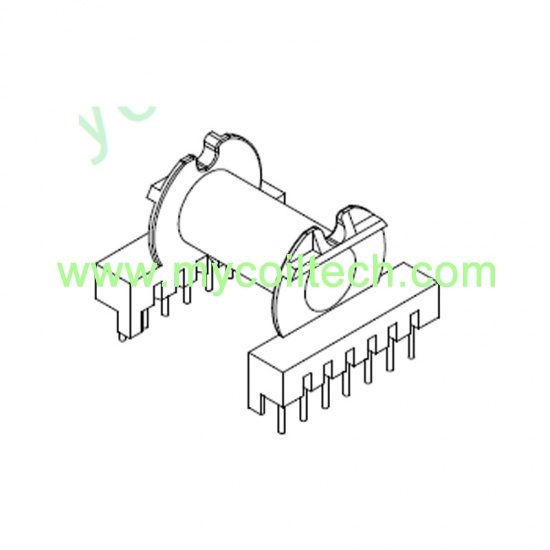

7+7 Pins EER35 horizontal transformer bobbin. DIP bobbin.
Parallel Distance=37mm. Pin Pitch=5.0mm. UL REC:94V-0
Bobbin Size=43.5mmX36mmX28.8mm. EER35 phenolic bobbin.
brand:
MCTitem no.:
MCT-EER3501(H7+7P)shipping port:
ShanghaiBobbin factory direct selling EER transformer bobbin 7+7 Pins transformer bobbin. We design various types electronic transformer bobbins, if you are looking for high quality and best price customized transformer bobbins, welcome to contact us.
Quick Details
Part Number: MCT-EER3501(H7+7P) |
Brand Name: MCT |
Material: Phenolic |
Color: Black |
UL REC: 94V-0 |
Logo: Can be customized |
Lead Time: 20 days after payment |
Custom Made: Available |
Certification: ISO9001,ROHS,CE |
Packing: Carton, accept customize |
OEM: Available |
MOQ: Any quantity |
Part Information
Product Name: Horizontal EER35 High Frequency Transformer Bobbin with 7+7 Pins
Product Range: Transformers, Inductors, coils, bobbins, ferrite cores.
Applications: switching power supply transformers, toroidal inductors, choke coils, high frequency transformers, filters.
Samples time: 7-10 days for customized parts, 3-5 days for standard parts.
Shipping Details: By air, By ship, etc.
Advantages: Professional transformer winding bobbin factory, complete specifications.
Our Factory is made up of 500 people, huge output can be finished every day.
All materials are environmental protected. We accept custom made and design service.
Any request, please contact us, we will give you fast reply.
Email: sales003@mycoiltech.com
Skype: sales003_125
Contact: Miss Lily Yu
Product Specification
2+4 Pins Horizontal Bobbin,Phenolic Material,UL REC:94V-0 Parallel Distance=14mm Size=19mmX16.5mmX14.6mm
4+2 Pins Horizontal Bobbin,Phenolic Material,UL REC:94V-0 Parallel Distance=14mm Size=19mmX16.5mmX14.6mm
6+6 Pins EER35 horizontal bobbin. DIP transformer bobbin. Parallel Distance=35mm. Pin Pitch=5.0mm. UL REC:94V-0 Bobbin Size=42.5mmX35mmX24mm. EER35 phenolic bobbin.
7+7 Pins EER verticlal transformer bobbin. DIP bobbin. Parallel Distance=25mm. Pin Pitch=5.0mm. UL REC:94V-0 Bobbin Size=40mmX32.2mmX42.8mm. EER40 phenolic bobbin.
EER40 verticlal transformer bobbin. Phenolic bobbin. Parallel Distance=25mm. Pin Pitch=5.0mm. UL REC:94V-0 Bobbin Size=40mmX32mmX42.5mm. 7+7 pins EER40 bobbin.
6+9 pins EER28 horizontal bobbin. Parallel Distance=26mm. Pin Pitch1=5.0mm. Pin Pitch2=4.0mm. Phenolic material EER28 transformer bobbin. Bobbin Size=36.4mmX31mmX23.6mm. UL REC:94V-0.
EER28 10+8 pins horizontal bobbin. Pin Pitch1=5.0mm. Pin Pitch2=2.5mm. Bobbin Size=31.6mmX30mmX23.6mm. Parallel Distance=23.5mm. Phenolic material EER28 transformer bobbin. UL REC:94V-0.
EER28 2+2 pins horizontal bobbin. EER28 single slot coil former. Bobbin Size=26.4mmX19.3mmX19.5mm. Pin Pitch=23mm. Parallel Distance=14.4mm. PBT material EER28 transformer bobbin. UL REC:94V-0.
5+5 Pins Horizontal Bobbin,Phenolic Material,UL REC:94V-0 Pin pitch=2.5mm, Parallel Distance=15mm Size=15mmX14.9mmX7.5mm
7+7 Pins Horizontal Bobbin,Phenolic Material,UL REC:94V-0 Pin Pitch=2.54mm Parallel Distance=15.24mm Size=19.6mmX16.9mmX13.9mm
One phase filter with base. We opened several new tooling for the base. So it is easy to make inductor with base. Base size=13.4mmX7.0mmX2.15mm. Our inductors are widely used in many PCB boards, for filers, EMI/EMC, Anti-noise,Amplifier,RF transformer,
4+4 Pins Vertical Bobbin,Phenolic Material,UL REC:94V-0 Pin pitch=2.5mm, Parallel Distance=8mm Size=10.5mmX10.4mmX10mm
